Lec-7 信息的传输 1

数理方法

信息理论

Lec-7 信息的传输 1

1. 离散无记忆信道

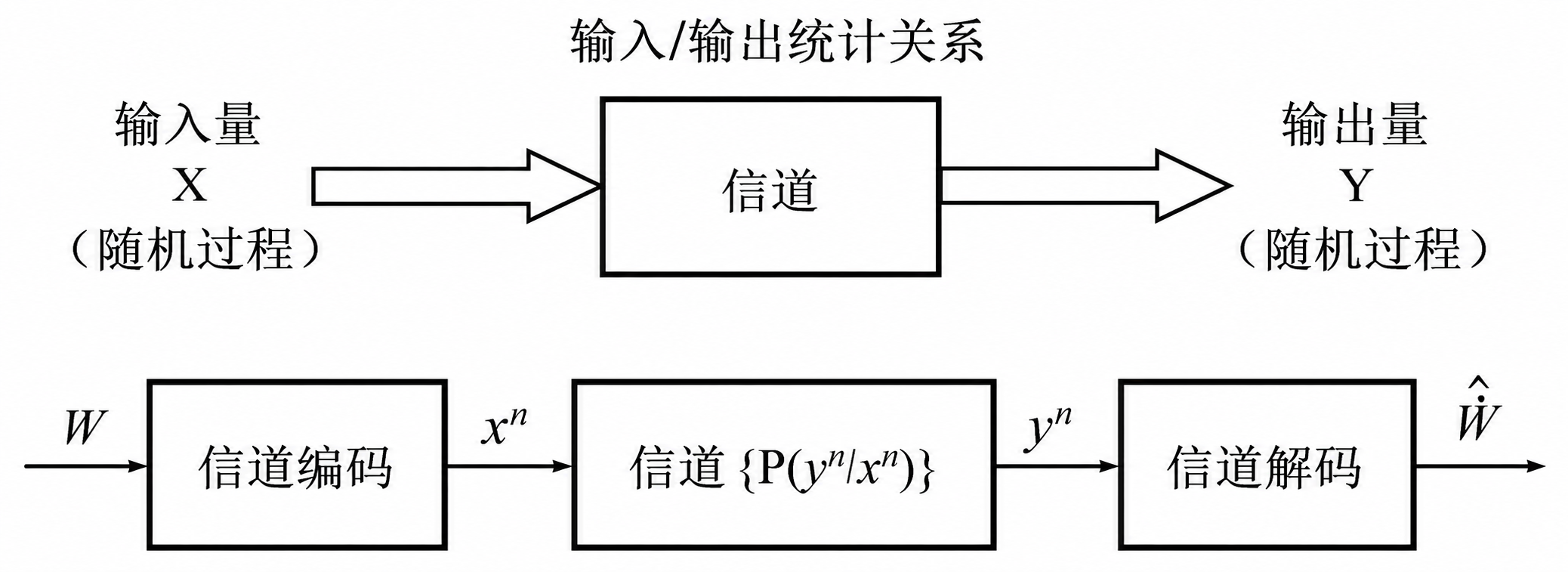

1.1 信道的数学模型

离散无记忆信道：输入集合和输出集合都是有限的离散符号，信道在当前时刻 \(n\) 的输出 \(y_n\) 只取决于当前时刻的输入 \(x_n\) ，而与过去或未来的输入和输出无关。

\[ p_N(y^N|x^N)=\prod_{n=1}^Np(y_n|x_n),\forall N \]

平稳信道：信道的统计特性不随时间发生改变：

\[ p(y_n=j|x_n=k)=p(y_m=j|x_m=k),\forall n,m \]

按照输入/输出信道在 幅度和时间上的取值，可以将信道分类为：

幅度离散，时间离散信道
幅度连续，时间离散信道
幅度连续，时间连续信道
幅度离散，时间连续信道

按输入/输出之间的 记忆性 可以分为有记忆信道和无记忆信道。

按输入/输出之间 关系的确定性 可以分为确定信道和随机信道。

1.2 DMC 信道容量

信道容量为输出序列对不同输入序列所提供的最大互信息

\[ C=\lim_{n\rightarrow\infty}\frac{1}{n}\max_{Q(x^n)} I(X_1X_2\cdots X_N;Y_1Y_2\cdots Y_N) \]

平均每次利用信道，在输入和输出符号之间所能相互提供的互信息的 最大值的极限，该信道容量定义对所有形式的信道 均成立。

对于 离散无记忆信道 (DMC)：

\[ I(X_1X_2\cdots X_N;Y_1Y_2\cdots Y_N)\leq\sum_{n=1}^NI(X_n;Y_n) \]

其中等号在输入为 独立随机序列 时得到，因此：

\[ C=\lim_{n\to\infty}\frac{1}{n}\max_{Q(x^n)}I(X_1X_2\cdots X_N;Y_1Y_2\cdots Y_N) \]

将 \(H(\mathbf{Y})\) 用熵的 链式法则 展开，并根据 条件减少熵 得到：

\[ \begin{align} H(\mathbf{Y}) &=H(Y_1,Y_2,\cdots,Y_n)\\ &=H(Y_1)+H(Y_2|Y_1)+\cdots+H(Y_n|Y_{n-1}\cdots Y_n) \leq \sum_{i=1}^n H(Y_i) \end{align} \]

给定输入时的 条件熵 为：

\[ \begin{align} H(\mathbf{Y}|\mathbf{X}) &=-E\{\log p(y^n|x^n)\} =-E\left\{\log\prod_{i=1}^n p(y_i|x_i)\right\}\\ &=-\sum_{i=1}^n E\{\log p(y_i|x_i)\} =\sum_{i=1}^n H(Y_i|X_i) \end{align} \]

互信息等于接收端的不确定性减去由噪声引起的条件不确定性：

\[ \begin{align} I(\mathbf{X};\mathbf{Y}) &=H(\mathbf{Y})-H(\mathbf{Y|X})\\ &\leq\sum_{i=1}^n\{H(Y_i)-H(Y_i|X_i)\} =\sum_{i=1}^n I(X_i,Y_i) \end{align} \]

其中等号在输出 \(Y\) 为 独立分布 时成立。信道无记忆，当 \(X\) 独立分布时，\(Y\) 也独立分布。因此，为了达到该信道的最大传输容量，在发送端只需要使用相互独立的输入信号即可。

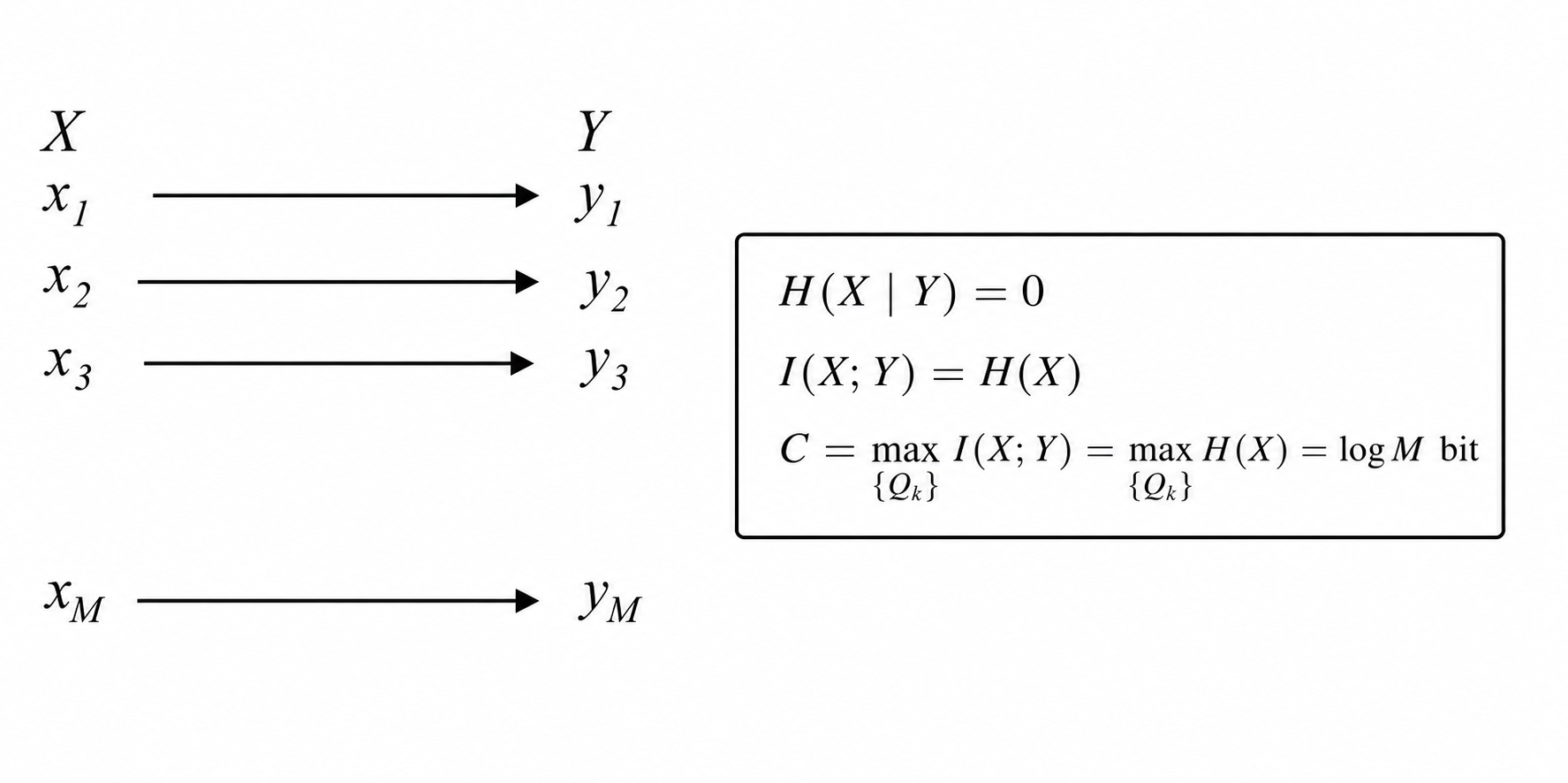

1.3 DMC 无噪信道

在该信道中，信号传输 不会产生任何噪声，也 不会丢失任何信息。由于 \(X\) 和 \(Y\) 是一一对应的，在已知接收符号 \(Y\) 的情况下，发送符号 \(X\) 也是确定的，因此 \(H(X|Y)=0\) 。

信道传输的信息 \(I(X;Y)=H(X)-H(X|Y)=H(X)\) ，发送多少信息传输多少信息。

当 \(X\) 中的所有符号 等概率 发送时，信源熵达到最大值 \(\log M\) ，即为信道容量。

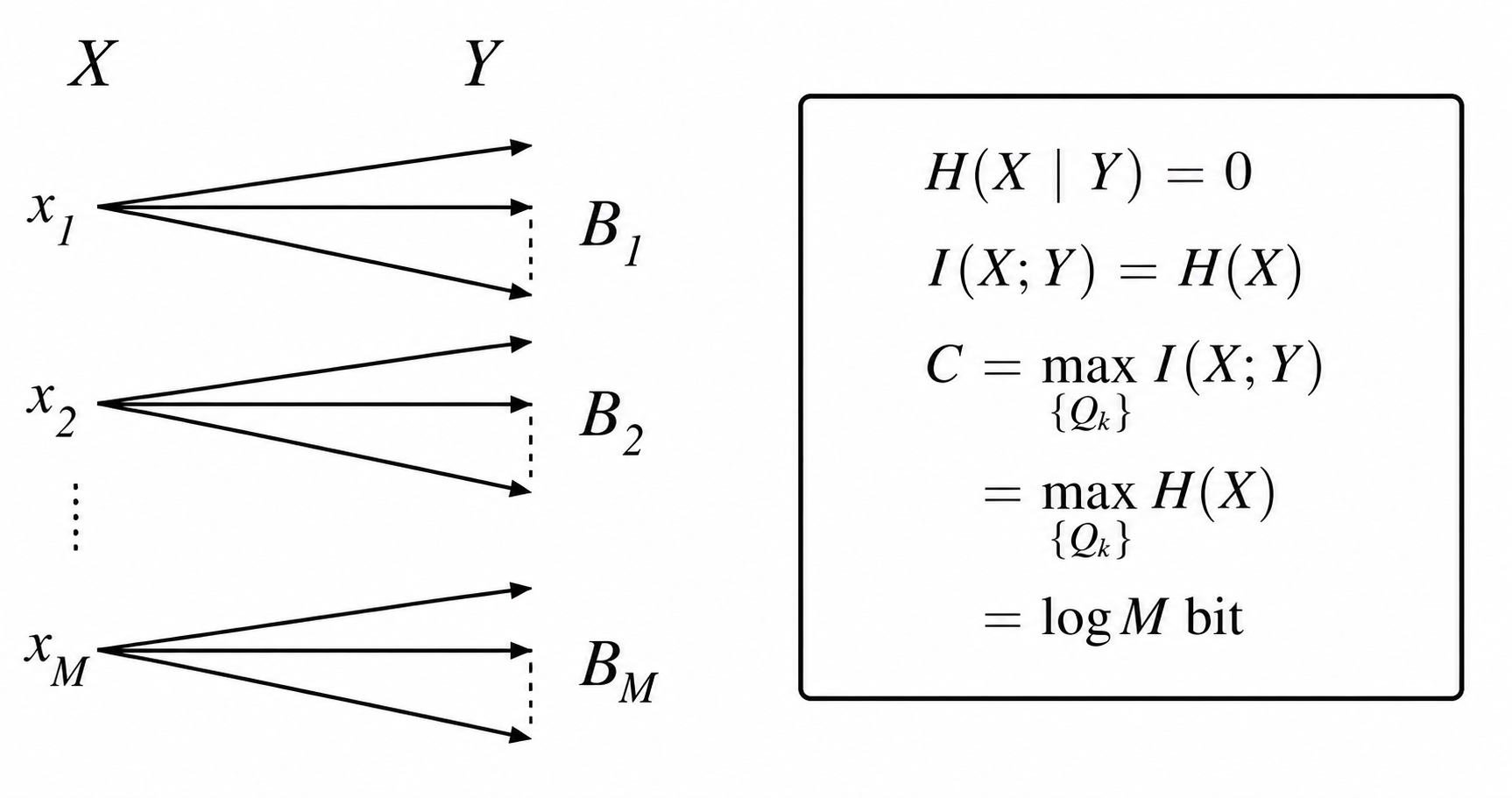

1.4 DMC 无损信道

该信道是 无损有噪信道，输出空间被划分为 互不重叠 的子集。同样在已知接收符号 \(Y\) 的情况下，发送符号 \(X\) 是确定的，因此 \(H(X|Y)=0,I(X;Y)=0,C=\log M\) ，等概时取得。

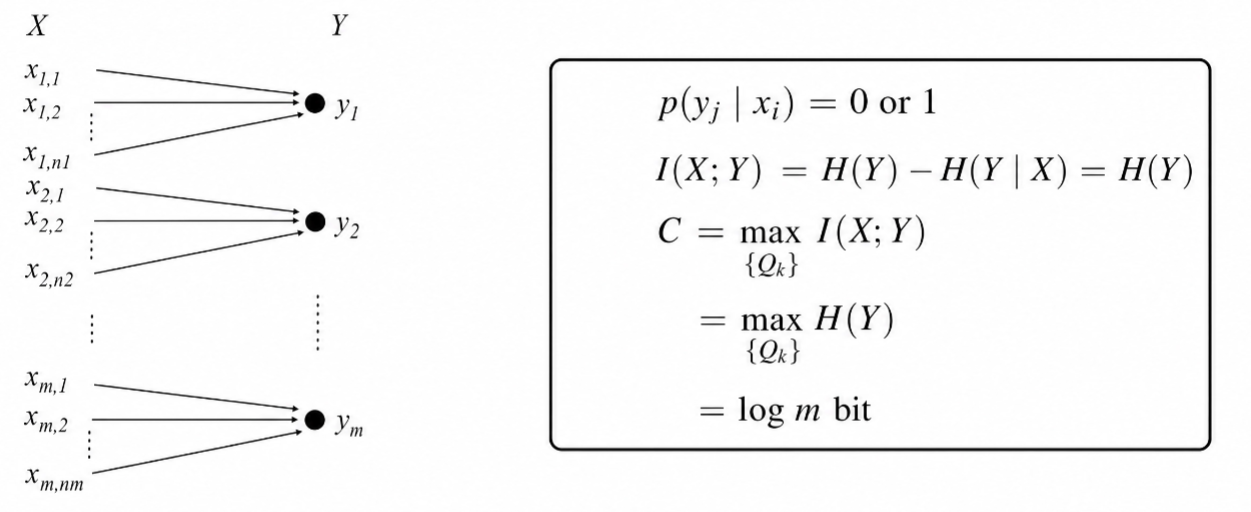

1.5 DMC 确定信道

对于任意给定的输入 \(x_i\) ，其转移到输出 \(y_j\) 的概率非 \(0\) 即 \(1\) 。因为信道是确定的，所以一旦 \(X\) 被确定，输出 \(Y\) 就是唯一确定的，因此 \(H(Y|X)=0,I(X;Y)=H(Y)\)，当输出的 \(m\) 个符号为 等概率 时，输出熵达到最大值，信道容量为 \(\log m\) 。

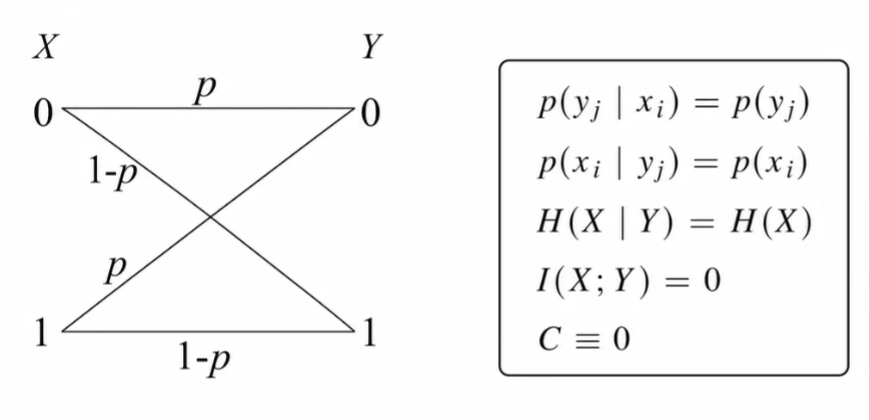

1.6 DMC 无用信道

\(X\) 和 \(Y\) 彼此独立，条件熵 等于 信源熵，\(H(X|Y)=H(X)\) 接收端即使观察了输出 \(Y\)，对输入 \(X\) 的不确定性没有任何降低。则 \(I(X;Y)=H(X)-H(X|Y)=0,C\equiv0\) 。

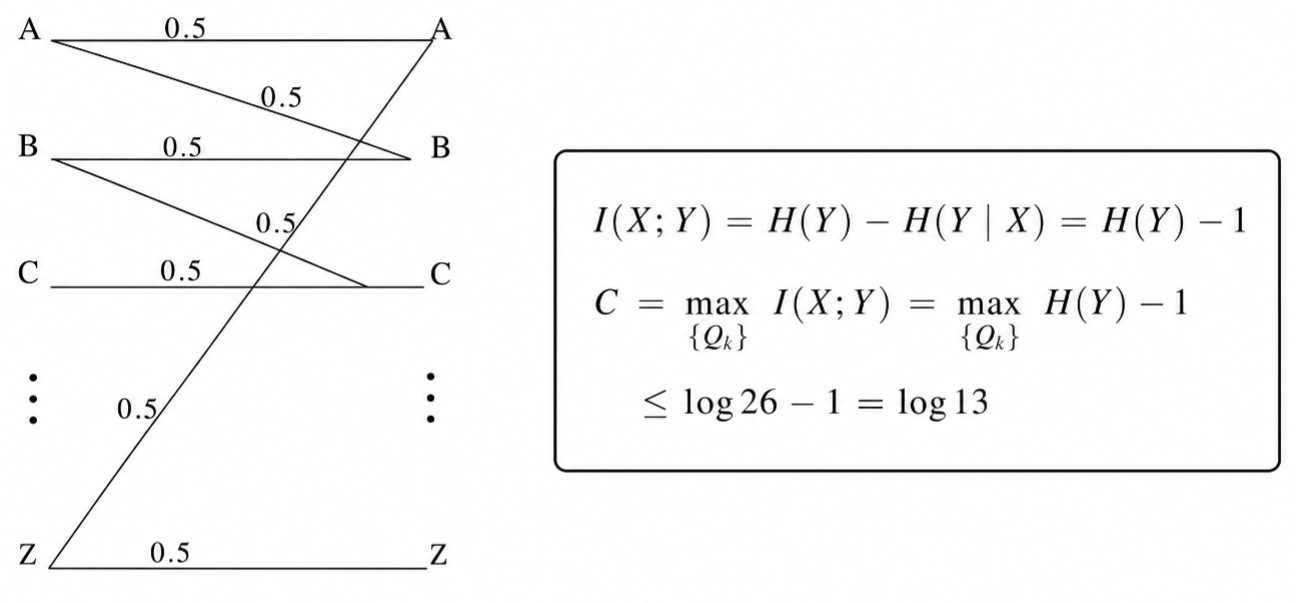

1.7 DMC 复制信道

对于任意一个给定的输入 \(X=x\) ，其输出 \(Y\) 只有两种可能，这个二项分布的不确定性为：

\[ H(Y|X=x)=-(0.5\log_20.5+0.5\log_20.5)=1\text{ bit} \]

因为对每个输入符号都是如此，则 \(H(Y|X)=1\text{ bit},I(X;Y)=H(Y)-1\) 。

输出端一共有 \(26\) 个可能的字母，输出符号 等概分布 时取得最大值 \(\log26-1=\log13\) 。

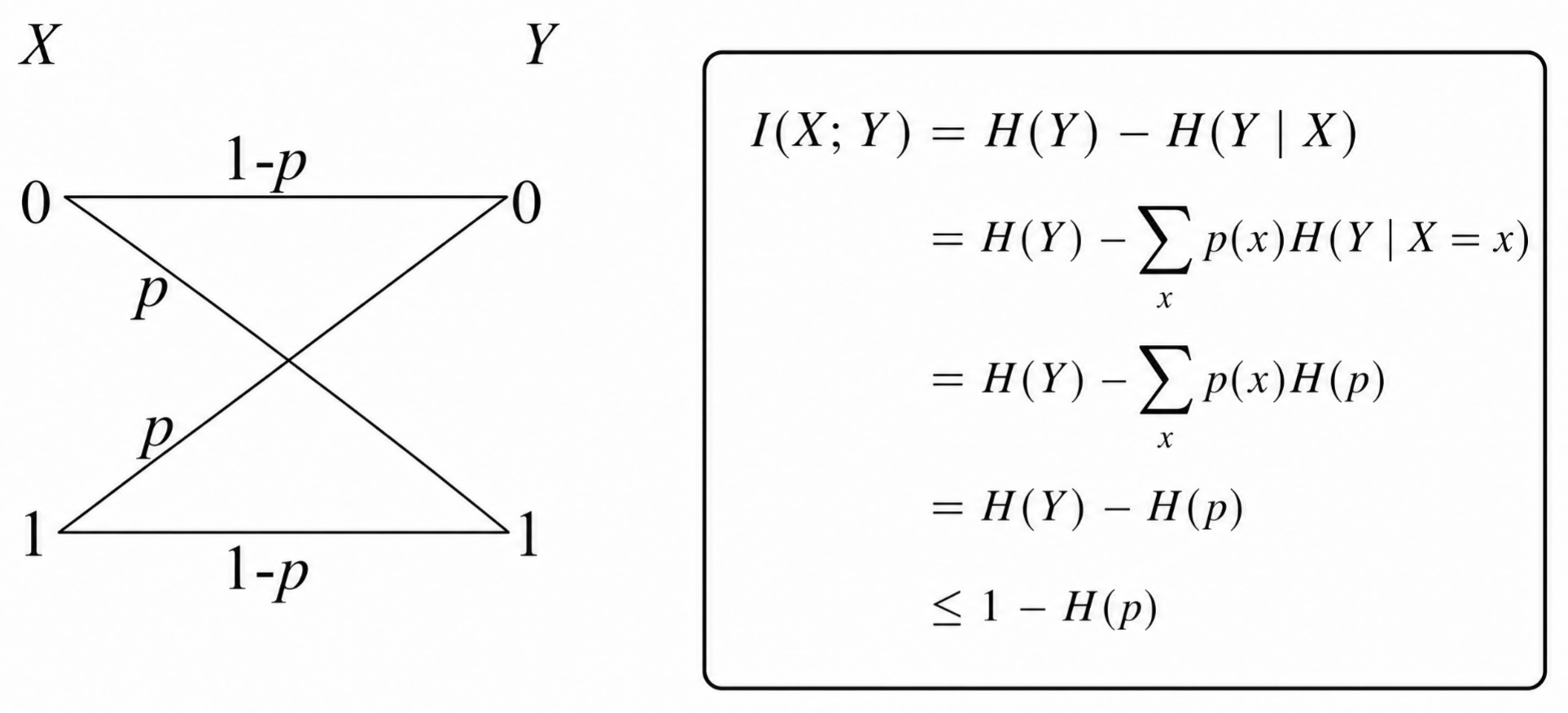

1.8 二元对称信道 BSC

当 \(X=0\) 时，其不确定性为二进制熵函数：

\[ H(Y|X=0)=H(p)=-p\log p-(1-p)\log(1-p) \]

当 \(X=1\) 时，同理，其不确定性也是 \(H(Y|X=1)=H(p)\) ，因此：

\[ H(Y|X)=\sum_xp(x)H(p)=H(p)\sum_xp(x)=H(p) \]

当输入取 等概分布 时，输出 \(Y\) 也是 等概分布，等号成立。

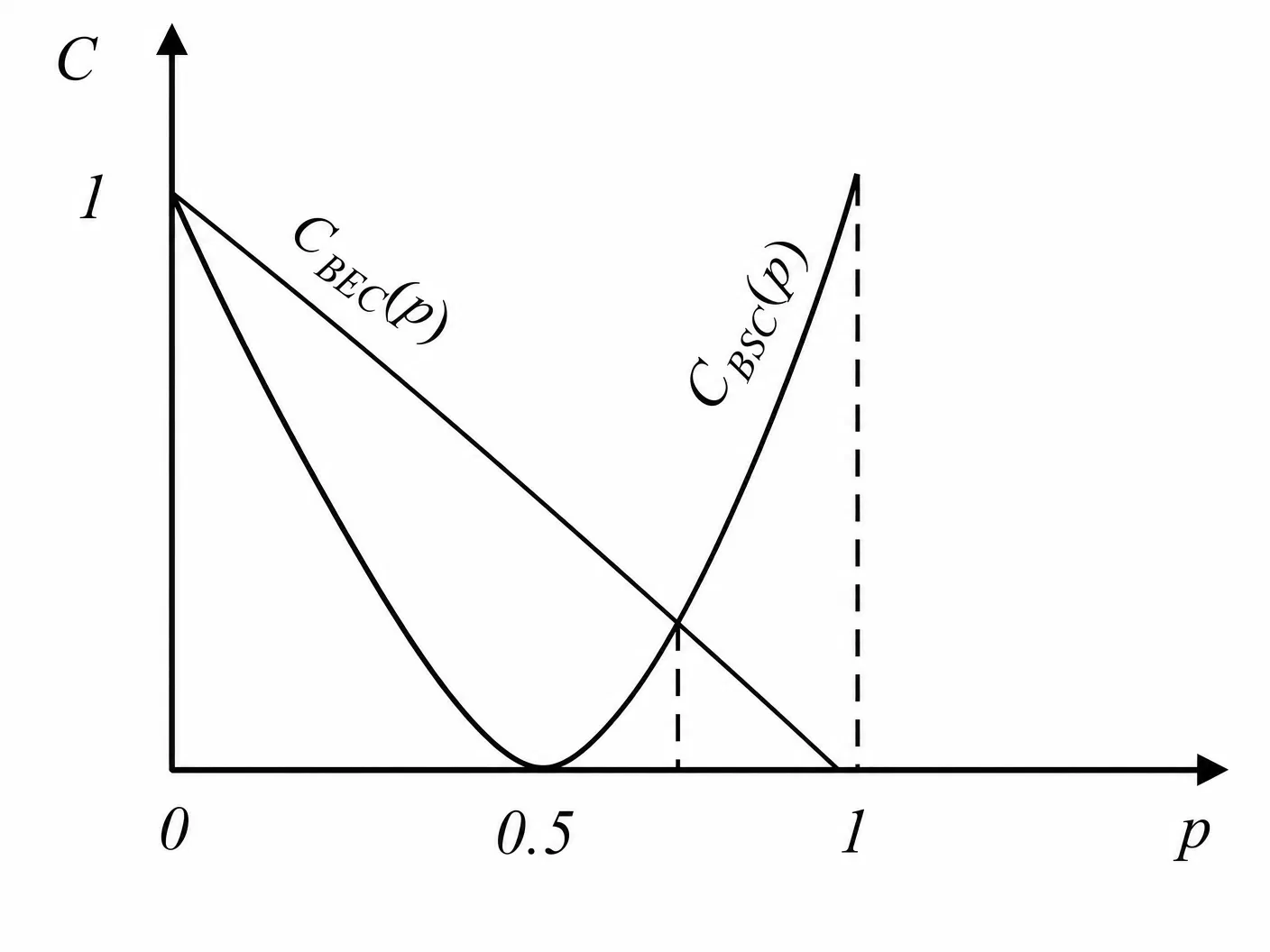

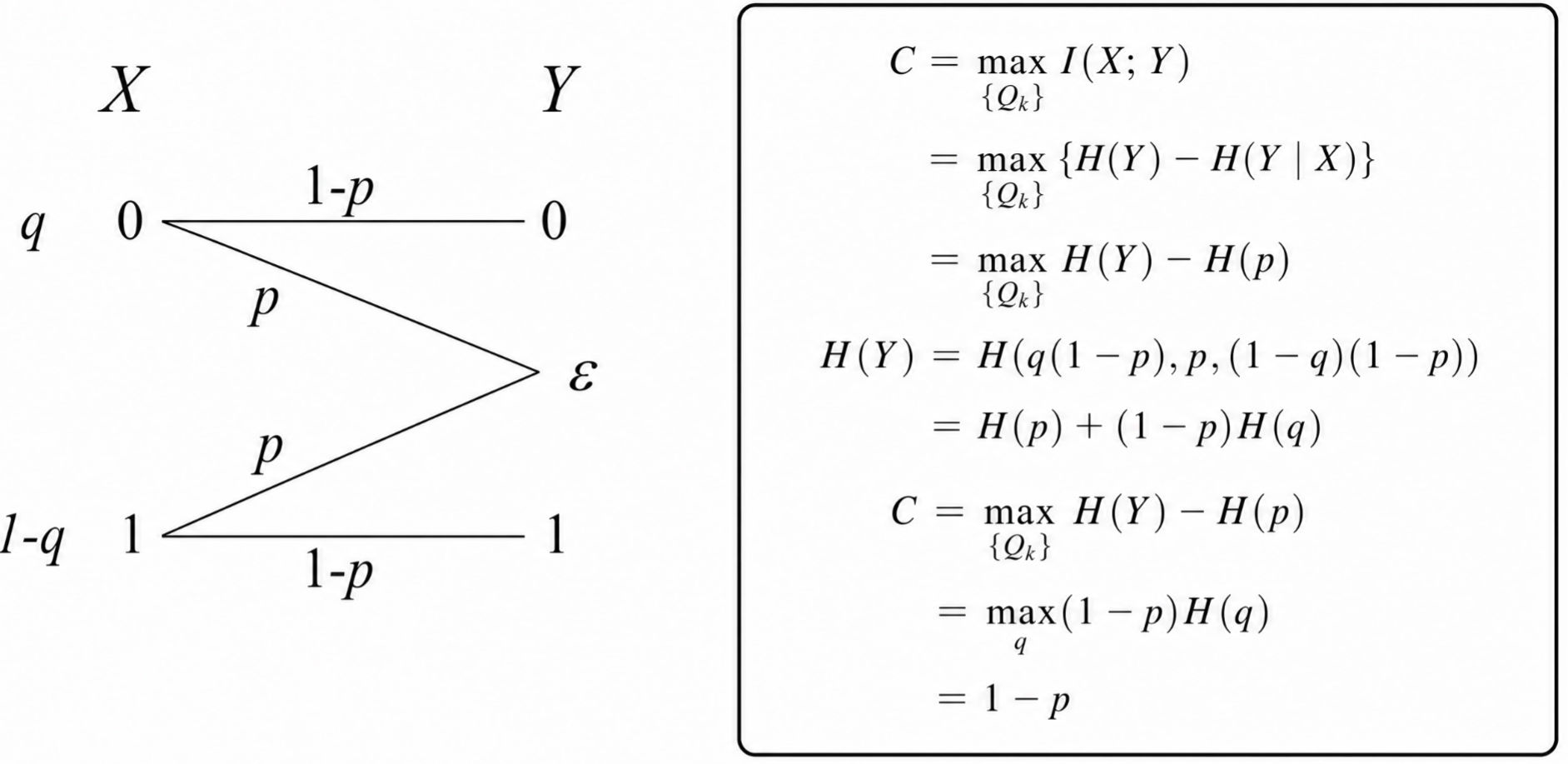

1.9 二元除删信道 BEC

同样根据 \(X\) 的输出概率分布，可以得到 \(H(Y|X)=H(p)\) ，输出的熵为：

\[ H(Y)=H(p)+(1-p)H(q) \]

2. 信道的组合

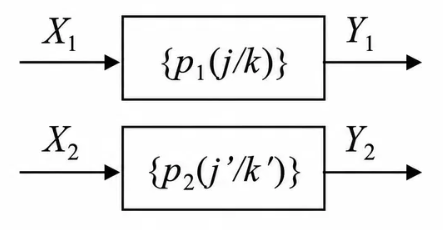

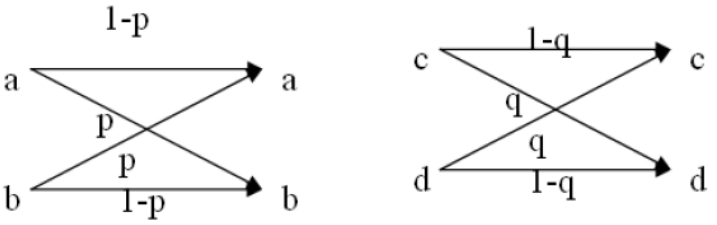

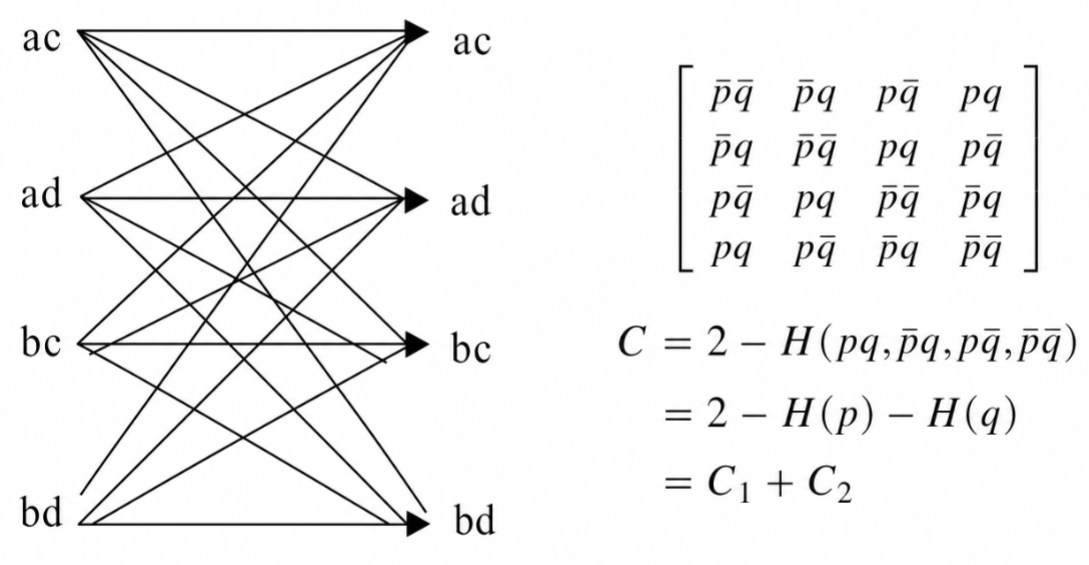

2.1 平行信道

平行信道 的信道容量等于 各信道容量之和：\(\begin{align}C=\sum_{i=1}^n C_i\end{align}\)

\[ p(jj'|kk')=p_1(j|k)p_2(j'|k') \]

\[ \begin{align} I(X_1X_2;Y_1Y_2) &=H(Y_1Y_2)-H(Y_1Y_2|X_1X_2)\\ &\leq H(Y_1)+H(Y_2)-H(Y_1|X_1)-H(Y_2|X_2)\\ &=I(X_1;Y_1)+I(X_2;Y_2) \end{align} \]

等号成立的条件是各个子信道分别独立取最佳。

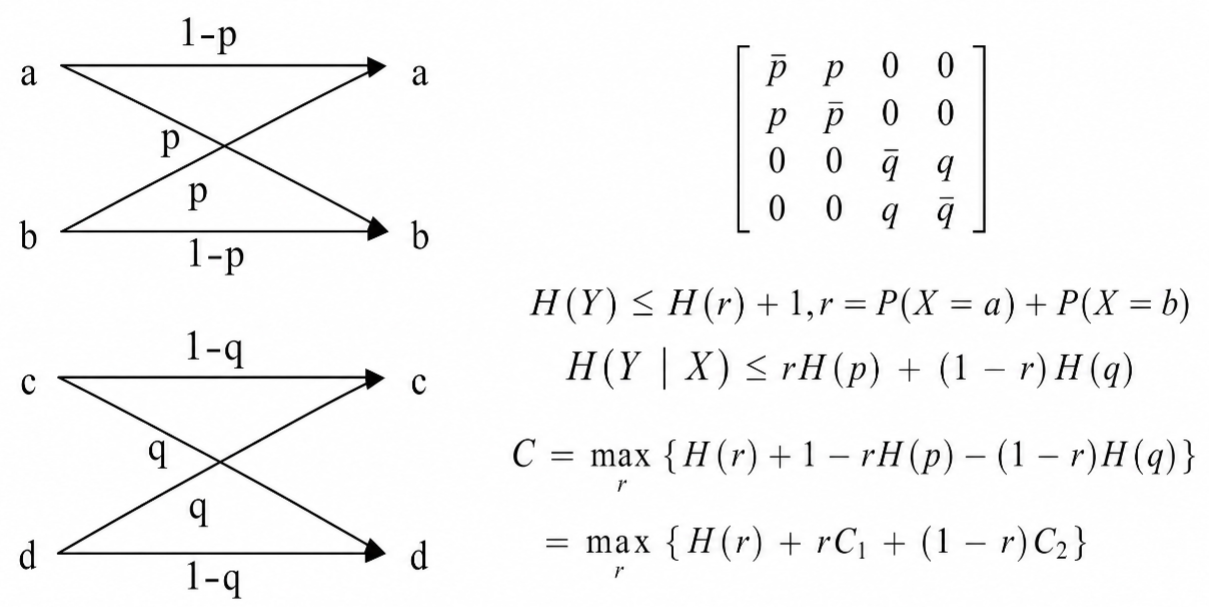

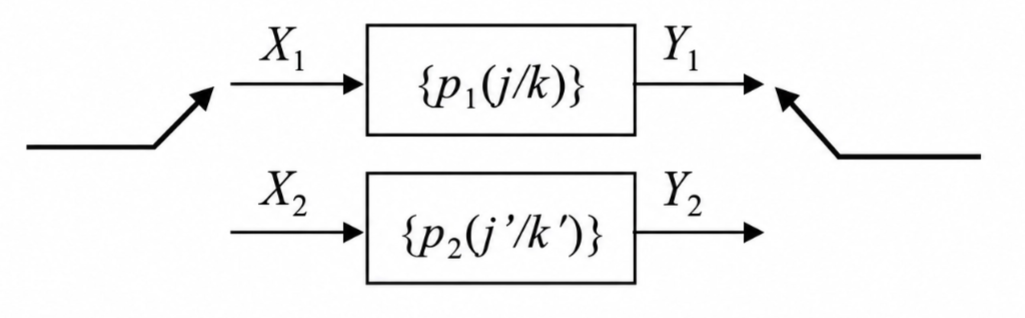

2.2 开关信道

\[ p(j|k)= \begin{cases} p_1(j|k),&k\in\mathcal{X}_1,j\in\mathcal{Y}_1\\ p_2(j|k),&k\in\mathcal{X}_2,j\in\mathcal{Y}_2\\ 0,&\text{otherwise} \end{cases} \space,\quad Q_k= \begin{cases} P_AQ_k^1,&k\in\mathcal{X}_1\\ P_BQ_k^2,&k\in\mathcal{X}_2 \end{cases} \]

对于开关信道，总互信息分为 各信道互信息的加权和 以及 开关动作本身带来的熵：

\[ I(X;Y)=P_AI(X_1;Y_1)+P_BI(X_2;Y_2)+H(P_A,P_B) \]

在满足 \(P_A+P_B=1\) 的约束下，对 \(P_A\) 和输入分布进行最大化：

\[ C=\max_{\{P_A,Q_k^1,Q_k^2\}}I(X;Y)=\max_{P_A}\{P_AC_1+P_BC_2+H(P_A,P_B)\} \]

展开熵项 \(H(P_A,P_B)=-P_A\log P_A-P_B\log P_B\) ，得到：

\[ C=\max_{P_A}\{P_AC_1+P_BC_2-P_A\log P_A-P_B\log P_B\} \]

使用拉格朗日乘子法，引入拉格朗日乘子 \(\lambda\) ：

\[ L=P_AC_1+P_BC_2-P_A\log P_A-P_B\log P_B-\lambda(P_A+P_B-1) \]

对 \(P_A\) 求偏导并令其为 \(0\) ：

\[ \frac{\partial L}{\partial P_A}=C_1-(\log P_A+\frac{1}{\ln 2})-\lambda=0 \]

简洁起见，将 \(\log_2\mathrm{e}\) 合并入 \(\lambda\) 中，得到：

\[ \frac{\partial C}{\partial P_A}=C_1-\log P_A-1=\lambda \]
