1. Shannon 编码

1.1 编码方法

对于出现概率为 \(p_k\) 的信源消息 \(a_k\) 的编码长度为：

\[ l_k=\left\lceil\log\frac{1}{p_k}\right\rceil,2^{-l_k}\leq p_k< 2^{-l_k+1} \]

\[ U\sim \begin{pmatrix} a_1 & a_2 & \cdots & a_{K-1} & a_K\\ p_1 & \geq p_2 & \cdots & \geq p_{K-1} & \geq p_K \end{pmatrix} \]

将信源消息按概率 降序排列 得到 \(U\) ，编码方法为：

\[ P_k=\sum_{i=1}^{k-1}p_i=0.\underbrace{c_1c_2\cdots c_{l_k-1}c_{l_k}}_{l_k=\left\lceil\log\frac{1}{p_k}\right\rceil}c_{l_k+1}\cdots \]

1.2 编码性质

\[ \begin{array}{|c|c|c|c|c|} \hline p_k & 0.5 & 0.25 & 0.125 & 0.125 \\ \hline l_k & 1 & 2 & 3 & 3 \\ \hline P_k & 0 & 0.5 & 0.75 & 0.875 \\ \hline \text{二进制展开} & 0.000000 & 0.100000 & 0.110000 & 0.111000 \\ \hline \text{码字} & 0 & 10 & 110 & 111 \\ \hline \end{array} \]

• 该编码是一个 前缀码，并且 等同于 Huffman 编码。 \[ \begin{array}{|c|c|c|c|c|} \hline p_k & 0.4 & 0.25 & 0.2 & 0.15 \\ \hline l_k & 2 & 2 & 3 & 3 \\ \hline P_k & 0 & 0.4 & 0.65 & 0.85 \\ \hline \text{二进制展开} & 0.000000 & 0.011\ldots & 0.101\ldots & 0.110\ldots \\ \hline \text{码字} & 00 & 01 & 101 & 110 \\ \hline \text{Huffman} & 1 & 01 & 000 & 001 \\ \hline \end{array} \]
• 该编码是一个 前缀码，但 不等同于 Huffman 编码。

【注】前缀码、异字头码 和 即时可译码 是完全等价的概念。

Shannon 编码是前缀码。如果把长度为 \(l\) 的二进制码字 \(z=z_1z_2\cdots z_l\) 与区间

\[ (0.z_1z_2\cdots z_l,0.z_1z_2\cdots z_l+\frac{1}{2^l}] \]

对应，则一个码是前缀码就等同于这些码字所对应的区间 彼此不相交。

如果 \(z^{(1)}\) 是 \(z^{(2)}\) 的 前缀，且 \(z^{(2)}=z_1z_2\cdots z_l\) 则 \(z^{(1)}=z_1z_2\cdots z_k,k<l\) ，\(z^{(1)}\) 对应的区间包含 \(z^{(2)}\) ，同样如果两个区间相交，则必然一个码是另一个码的 前缀。

因为每一个码对应的区间不相交，因此 Shannon 码是一个前缀码：

\[ \begin{align} [P_{k+1}]_{l_{k+1}} &=[P_k+p_k]_{l_{k+1}} \geq\left[P_k+\frac{1}{2^{l_k}}\right]_{l_{k+1}}\\ &=[P_k]_{l_{k+1}}+\frac{1}{2^{l_k}} \geq[P_k]_{l_k}+\frac{1}{2^{l_k}} \end{align} \]

1.3 编码效率

与 Huffman 编码相比，Shannon 编码渐进收敛性能较差。

\[ \begin{align} H(U) &\leq\overline{n} =\sum_{k=1}^K l_kp_k =\sum_{k=1}^K\left\lceil\log\frac{1}{p_k}\right\rceil p_k\\ &\leq\sum_{k=1}^K\left(\log\frac{1}{p_k}+1\right)p_k=H(U)+1 \end{align} \]

序列 \(\mathbf{u}^k\) 含有 \(k\) 个 \(1\)，\(n-k\) 个 \(0\)，则序列出现的概率：

\[ p(\mathbf{u}^k)=p^k(1-p)^{n-k} \]

序列的 编码长度 为：

\[ l_k=\left\lceil\log\frac{1}{p(\mathbf{u}^k)}\right\rceil \leq k\log\frac{1}{p}+(n-k)\log\frac{1}{1-p}+1 \]

该码的 平均码长 为：

\[ \overline{L} \leq\sum_{k=0}^n C_n^kp^k(1-p)^{n-k} \left(k\log\frac{1}{p}+(n-k)\log\frac{1}{1-p}+1\right) =nH(U)+1 \]

\[ \begin{aligned} &\sum_{k=0}^n C_n^{k} p^k (1-p)^{n-k} \left( k \log \frac{1}{p} + (n-k) \log \frac{1}{1-p} + 1 \right) \\ &= \log \frac{1}{p} \cdot (1-p)^n \sum_{k=0}^n C_n^{k}k \left( \frac{p}{1-p} \right)^k \\ &\quad\quad\quad\quad + \log \frac{1}{1-p} \cdot p^n \sum_{k=0}^n C_n^{k}k \left( \frac{1-p}{p} \right)^k + 1 \\ &= n \log \frac{1}{p} \cdot (1-p)^n \frac{p}{1-p} \left( \frac{p}{1-p} + 1 \right)^{n-1} \\ &\quad\quad\quad\quad + n \log \frac{1}{1-p} \cdot p^n \frac{1-p}{p} \left( \frac{1-p}{p} + 1 \right)^{n-1} + 1 \\ &= nH(U) + 1 \end{aligned} \]

2. Fano 编码

2.1 编码方法

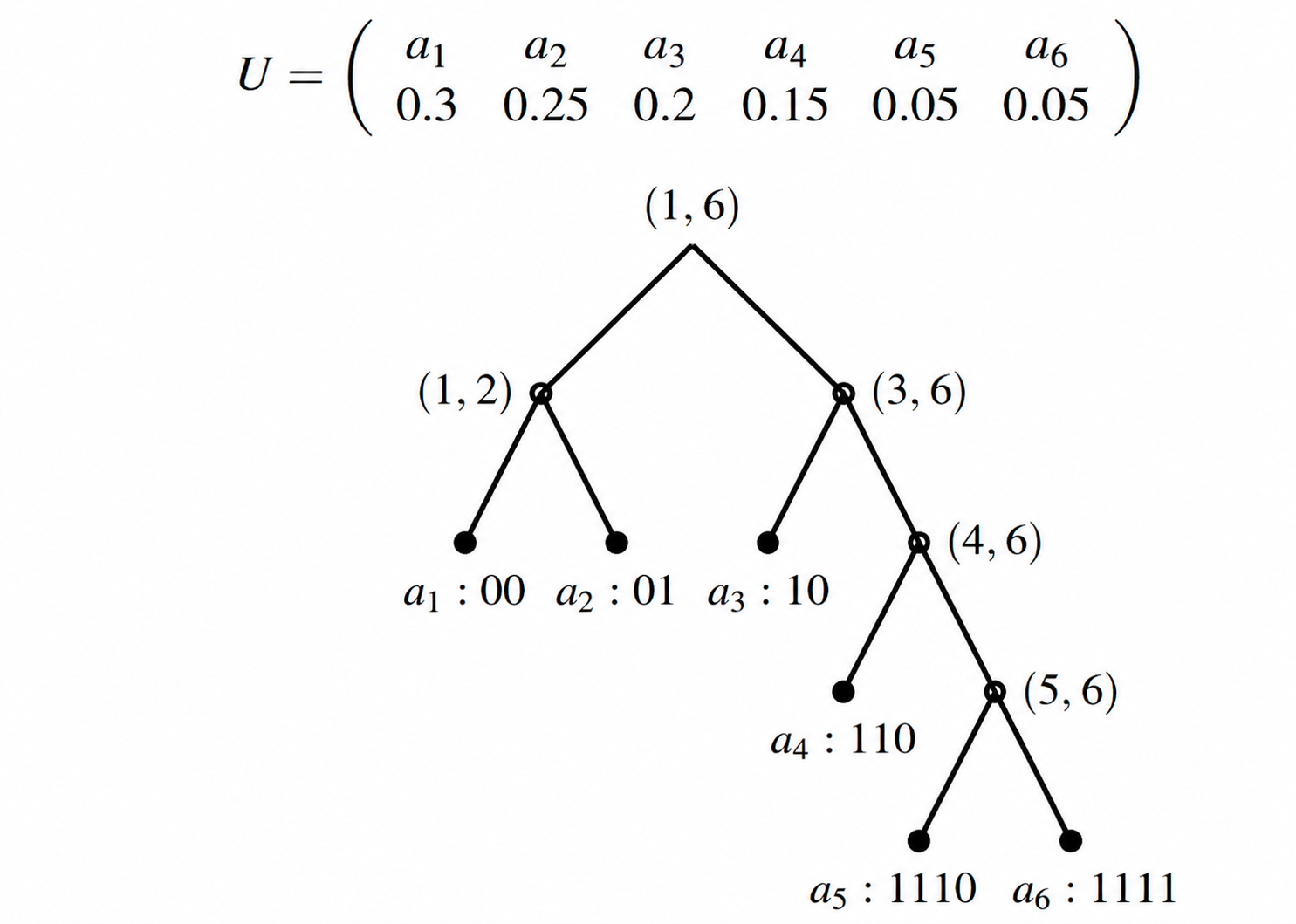

\[ U = \left( \begin{array}{cccc|ccc} a_1 & a_2 & \dots & a_k & a_{k+1} & \dots & a_K \\ p_1 \ge & p_2 \ge & \dots & p_k \ge & p_{k+1} \ge & \dots & \ge p_K \end{array} \right) \]

每一次都将消息集划分为两部分，使之两部分的 概率和之差尽可能小：

\[ \left|\sum_{i=1}^k p_i-\sum_{i={k+1}}^K p_i\right|\to\text{min} \]

2.2 编码效率

Fano 编码的平均码长 \(\overline{n}\leq H(U)+1-2p_n\) ，其中 \(p_n\) 为最小符号概率。

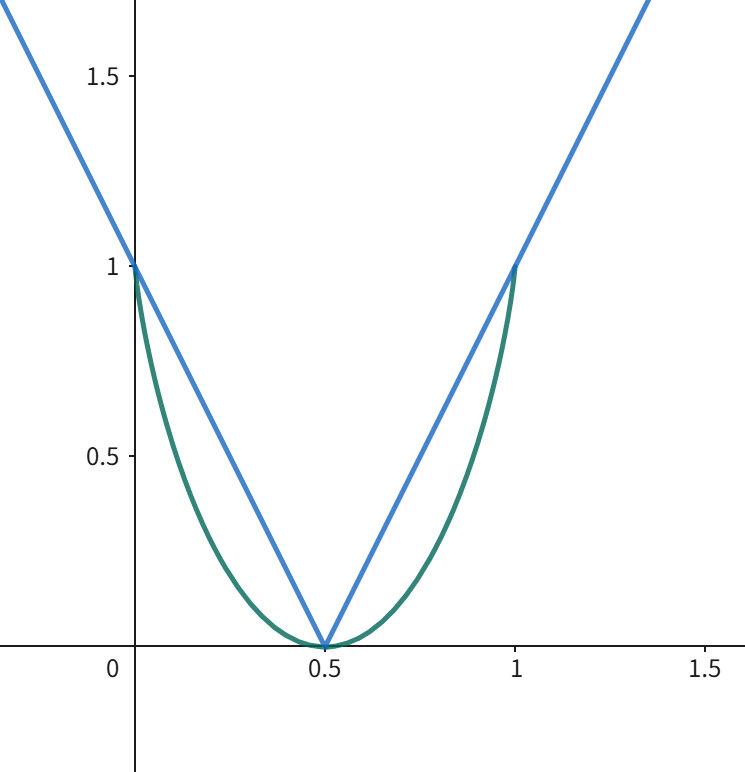

引理 1：由 \(H(X)\) 的凸性，对于熵 \(H(x)=-x\log_2 x-(1-x)\log_2(1-x)\) 在 \(x\in[0,1]\) 区间内，满足不等式 \(1-H(x)\leq |1-2x|\) 。

引理 2：设一组概率序列 \(\{p_i,p_{i+1},\cdots,p_j\}\) 的总概率为 \(P\) ，Fano 编码将其划分为左右两组 \(P_L=\sum_{l=i}^k p_l,P_R=\sum_{r=k+1}^j p_r\) ，若划分点 \(k\) 是使 \(|P_L-P_R|\) 最小的点，则必有：

\[ |P_L-P_R|\leq p_k\text{ 或 }|P_L-P_R|\leq p_{k+1} \]

则在任何非叶子节点的划分中，概率偏离度总满足 \(|P_L-P_R|\leq\max(p_i,\cdots,p_j)\) 。

在二叉前缀码中，每个符号对应一个叶子，码长等于从根到该叶子的边数。设 \(P(t)\) 为经过节点 \(t\) 的总概率，则每个内部节点 \(t\) 对平均码长的贡献恰好是 \(P(t)\) ,于是：

\[ \overline{n}=\sum_{t\in\text{internal nodes}} P(t) \]

熵可以沿着二叉树递归分解，设左右子树概率和为 \(P_L(t),P_R(t)\)，定义条件概率：

\[ q_t=\frac{P_L(t)}{P(t)} \]

根据链式法则，从根节点开始递归展开有：

\[ H(U)=\sum_{t\in\text{internal nodes}}P(t)\cdot H_b(q_t) \]

其中 \(H_b(q_t)=-q_t\log q_t-(1-q_t)\log(1-q_t)\) 是 二元熵。两者相减得到：

\[ \overline{n}-H(U)=\sum_{t\in\text{internal nodes}}P(t)[1-H_b(q_t)] \]

当 \(n=2\) 时，内部节点集合仅包含 根节点，此时 \(P(\text{root})=1,q=p_1,1-q=p_2\)

\[ \overline{n}-H(U)=1-H(p_1,p_2) \]

根据引理 1得到：

\[ 1-H(p_1,p_2)\leq|p_1-p_2|=1-2p_2 \]

故当 \(n=2\) 时定理成立。假设对于所有符号数小于 \(n\) 的信源，定理均成立。对于规模为 \(n\) 的信源，根节点将概率分为 \(W_L,W_R\) ，设左子树包含 \(k\) 个节点，右子树包含 \(n-k\) 个节点：

\[ \overline{n}-H(U) =[1-H(W_L,W_R)] +W_L(\overline{n}_L-H(U_L)) +W_R(\overline{n}_R-H(U_R)) \]

代入归纳假设：

\[ \begin{align} \overline{n}-H(U) &\leq 1-H(W_L,W_R) +W_L(1-\frac{2p_k}{W_L}) +W_R(1-\frac{2p_n}{W_R})\\ &=1-H(W_L,W_R)+W_L+W_R-2p_k-2p_n\\ &=2-H(W_L,W_R)-2p_k-2p_n \end{align} \]

为了证明 \(\overline{n}-H(U)\leq1-2p_n\) ，只需要证明：

\[ 2-H(W_L,W_R)-2p_k\leq 1 \Longleftrightarrow 1-H(W_L,W_R)\leq 2p_k \]

根据引理 1和引理 2可以得到：

\[ 1-H(W_L,W_R)\leq|W_L-W_R|\leq p_k \]

显然 \(p_k\leq 2p_k\) ，因此得到：

\[ 1-H(W_L,W_R)\leq p_k\leq 2p_k \]

因此，由数学归纳法可以得到：

\[ \overline{n}\leq H(U)+1-2p_n \]

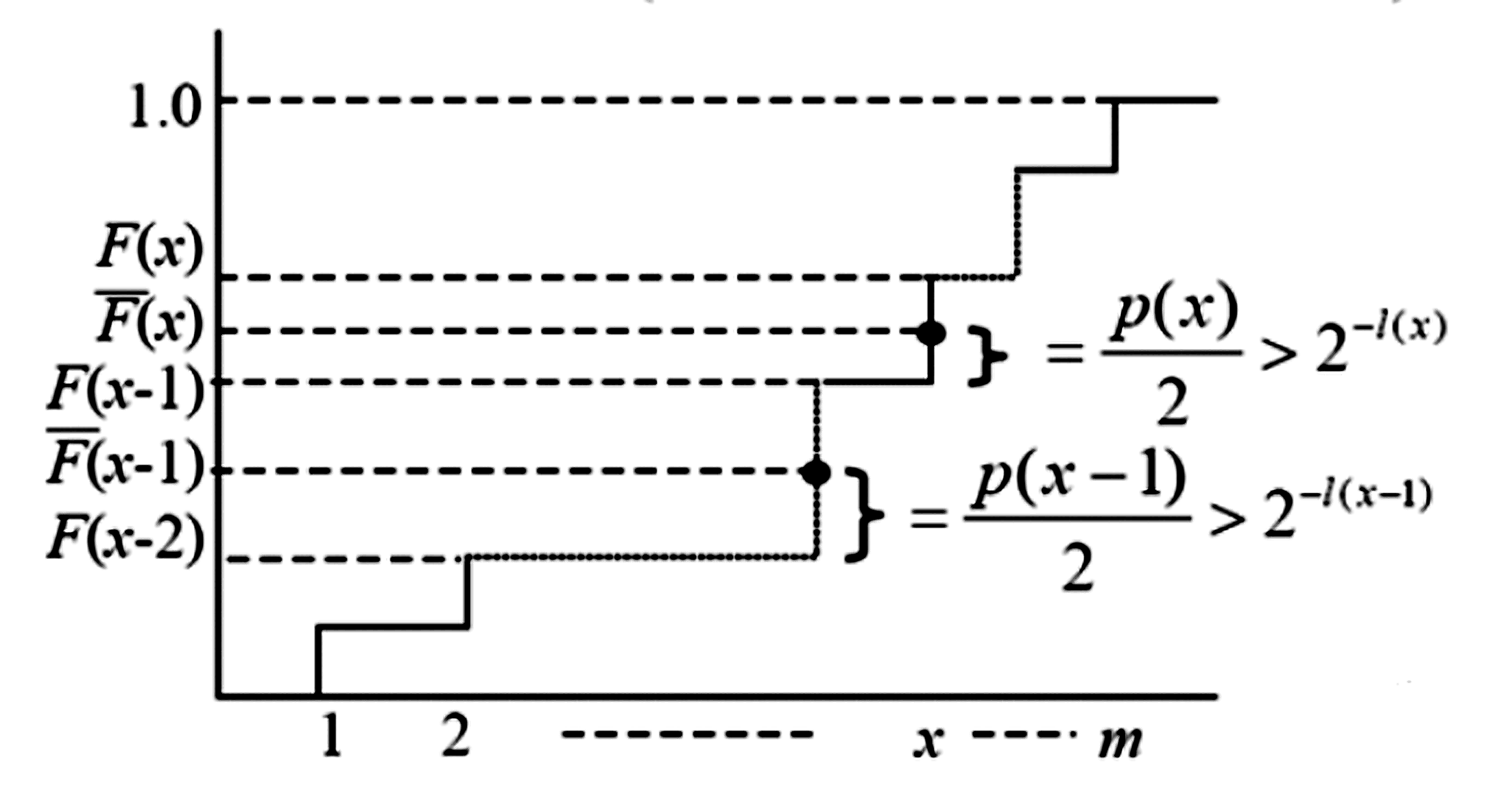

3. S-F-E 编码

3.1 编码方法

Shannon-Fano-Elias 编码 不需要 对概率进行排序：

\[ U=\begin{pmatrix} a_1&a_2&\cdots&a_m\\ p(1)&p(2)&\cdots& p(m) \end{pmatrix} \]

\(F(x)\) 是累计分布函数，等于到符号 \(x\) 为止的所有概率之和：

\[ F(x)\triangleq\sum_{i\leq x}p(i) \]

\(\overline{F}(x)\) 是修正后的累计分布函数，等于前 \(x-1\) 个符号的概率和加上当前符号概率的 一半：

\[ \overline{F}(x)\triangleq\sum_{i<x}p(i)+\frac{1}{2}p(x) \]

S-F-E 编码的 码长公式 为：

\[ l(x)=\left\lceil\log\frac{1}{p(x)}\right\rceil+1 \]

将修正累计分布函数值转换为二进制小数后保留小数点后 \(l(x)\) 位即得到码字：

\[ \overline{F}(x)=0.\underbrace{z_1z_2z_3\cdots z_{l(x)}}z_{l(x)+1}\cdots \]

S-F-E 编码是 前缀码 ：

\[ 2^{-l(x)}\leq\frac{p(x)}{2}=\overline{F}(x)-F(x-1) \]

\[ \overline{F}(x)-[\overline{F}(x)]_{l(x)}<2^{-l(x)} \]

3.2 编码效率

类似于香农编码的编码效率证明过程，可以得到 S-F-E 编码的 平均码长：

\[ \overline{n}=\sum_xp(x)l(x)=\sum_x p(x)\left\{\left\lceil\log\frac{1}{p(x)}\right\rceil+1\right\}<H(U)+2 \]

\[ \begin{array}{|c|c|c|c|c|c|c|c|} \hline x & p(x) & F(x) & \overline{F}(x) & \text{二进制表示} & l(x) & \text{码字} & \text{Huffman码} \\ \hline 1 & 0.25 & 0.25 & 0.125 & 0.001 & 3 & 001 & 01 \\ \hline 2 & 0.5 & 0.75 & 0.5 & 0.10 & 2 & 10 & 1 \\ \hline 3 & 0.125 & 0.875 & 0.8125 & 0.1101 & 4 & 1101 & 001 \\ \hline 4 & 0.125 & 1.0 & 0.9375 & 0.1111 & 4 & 1111 & 000 \\ \hline \end{array} \]

4. 平稳信源编码

令 \(\epsilon\) 是任意小正数，对平稳有记忆信源 \(\{u^L,p(u^L)\}\) 进行 \(D\) 元不等长编码，则总可以找到一个 \(L(\epsilon)\) ，当 \(L>L(\epsilon)\) 时，平均编码码长 \(\overline{n}\) 满足：

\[ \frac{H(U|U^\infty)}{\log D} \leq\overline{n}\leq \frac{H(U|U^\infty)}{\log D}+\epsilon \]

编码方法可以使用 Shannon 编码。

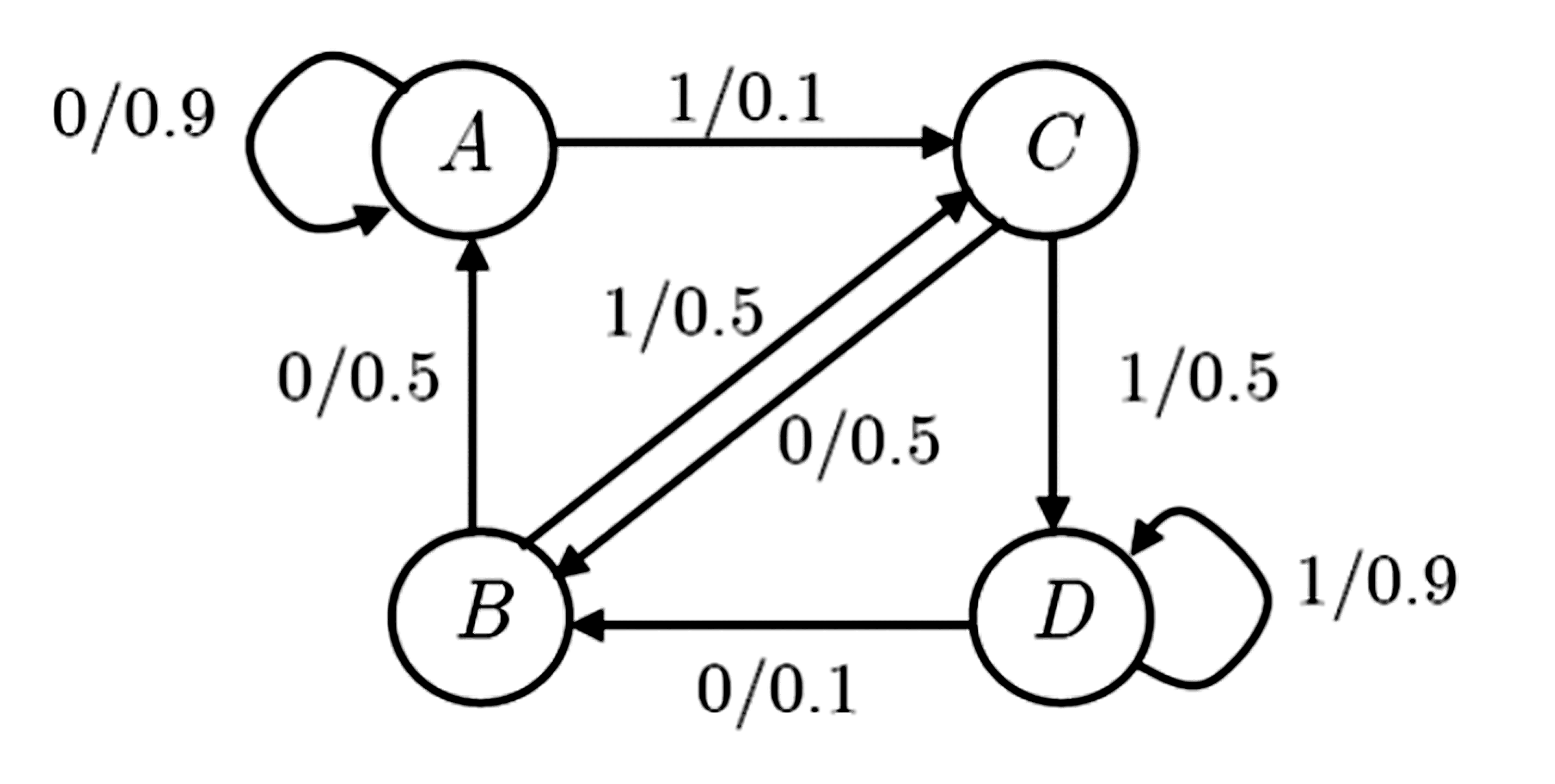

5. 马尔可夫信源编码

\[ H_\infty(U)=\sum_s q(s)H(U|s)=H(U|S) \]

• 用 \(\lceil\log|S|\rceil\) 个比特对初始状态 \(S\) 进行编码；
• 对状态的输出长度为 \(L\) 的消息序列进行 不等长编码。

当 \(L\) 充分大的时候，平均编码码长 \(\overline{n}\) 满足：

\[ \frac{H(U|U^\infty)}{\log D} \leq\overline{n}\leq \frac{H(U|U^\infty)}{\log D}+\frac{1}{L} \]

通过状态转移矩阵求解平稳概率：

\[ q(A)=q(D)=\frac{5}{12},\quad q(B)=q(C)=\frac{1}{12} \]

则该马尔可夫信源的 极限熵 为：

\[ H(X|S)=\sum_{s\in\{A,B,C,D\}}q(s)H(X|s)=0.558 \]

对于这个特定的马尔可夫信源，最优平均码长 为 \(\overline{n}_\text{opt}=0.558\text{ bit}\) 。

当对 \(L=1\) 编码时，至少要给每个符号分配一个比特，平均码长 \(\overline{n}_1=1\) 。

\[ \begin{array}{|c|c|c|c|c|} \hline \text{消息} & A & B & C & D \\ \hline 00 & 0(0.81) & 0(0.45) & 10(0.25) & 111(0.5) \\ \hline 01 & 10(0.09) & 111(0.05) & 110(0.25) & 110(0.05) \\ \hline 10 & 110(0.05) & 110(0.25) & 111(0.05) & 10(0.09) \\ \hline 11 & 111(0.05) & 10(0.25) & 0(0.45) & 0(0.81) \\ \hline \text{平均码长 } n_L & 1.29 & 1.85 & 1.85 & 1.29 \\ \hline \end{array} \]

\[ \overline{n}_2=\frac{1}{L}(q(A)\times1.29+q(B)\times1.85+q(C)\times1.29+q(D)\times1.29)=0.6917 \]

若进一步对更长的输出符号序列编码，效率将更高。
